高い評価を頂いております、クレーンの製作です。
大型クレーンは用途も様々。工場内の資材の移動、港での貨物積み降ろしなど、
それぞれ目的に応じた形状が開発されています。
クラブトロリ式天井クレーン

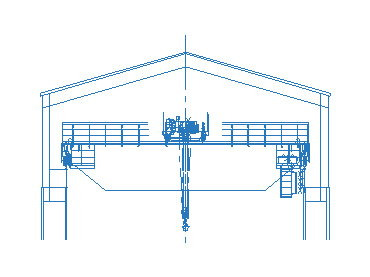

![クラブトロリ式天井クレーンの図面](images/photo01.jpg)
クラブトロリ式天井クレーンとは
クラブトロリ式天井クレーンは、クレーンガーダの上を巻上装置及び横行装置を備えたトロリが横行します。
造船・機械工場等での重量物や部品等の運搬に最も多く使用されています。
当社は、200t+100tまでの天井クレーンの製造が可能です。
さらに、軽量(10t以下)のクラブトロリ式天井クレーンもニーズにお応えしてラインナップさせました。
設計から納品までの流れ
- 見積・参考図作成
- 本設計・契約
- 制作許可申請・製作
- 納品・完成検査
- 設置届申請
- 納入実績(自社製品)
-
- (株)九州スチールセンター様
【30t(リフマグ付)吊×48.6m 他】
- 佐伯重工業(株)様【60t+60t吊 他】
- 太平洋セメント(株)津久見工場様
【6.2t吊(バケット付)28m】
- (株)名村造船様
- 新日鉄住金(株)小倉工場様
- 東邦チタニウム(株)様
- 大分県企業局三佐浄水場様【軽量型】
他
- 納入実績(OEM各社)
-
- IHI運搬機械(株)様
- 住友重機械エンジニアリングサービス(株)様
- JFEプラントエンジ(株)様
- (株)日立プラントメカニクス様
他
![青色の大型クレーンの写真](images/sphoto01.jpg)
30t×48.6mクラブトロリ式
![赤色の軽量型クレーンの写真](images/sphoto02.jpg)
軽量型(8t×7.5m)クラブトロリ式
ホイスト式天井クレーン
ホイスト式天井クレーンは、クラブトロリの代わりに主に電気ホイスト等を使用した天井クレーンで、小型、小容量のもの(懸垂タイプ)が主流です。
大型、大容量ものにはダブルレールタイプがあり、当社では最大120tホイストの実績もあります。

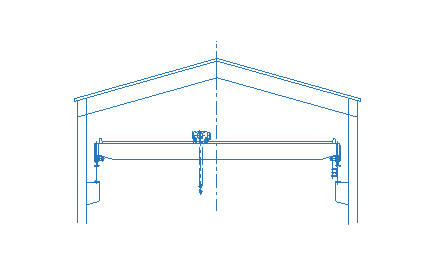

![ダブルレールホイスト式天井クレーンの図面](images/photo02.jpg)
ホイスト(ダブルレール)

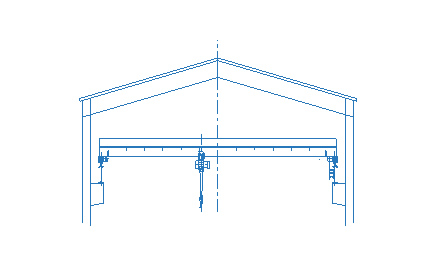

![懸垂タイプホイスト式天井クレーンの図面](images/photo03.jpg)
ホイスト(懸垂タイプ)
- 納入実績(自社制作)
-
- (株)南日本造船様【120t+60t吊 他】
- (株)山田ドビー様【60/30t吊×17m 他】
- 木村化工機(株)様【15t/5t吊】
- 三菱日立パワーシステムズ(株)様【90t+30t吊】
- 三菱重工コンプレッサ(株)様【4.8t吊】
他
![薄緑色のダブルレール天井クレーンの写真](images/sphoto04.jpg)
ダブルレール120t+60t 他
![オレンジ色の天井クレーンの写真](images/sphoto05.jpg)
懸垂型2.8t
新商品太陽光発電(ホイスト型)クレーン
自社製品の主力であるクレーンに自然エネルギーを利用し、省エネや環境に対応するエコクレーンを新規に開発しました。
![太陽光パネルがついた青い大型のクレーンの写真](images/photo04.jpg)
略称
エコクレーン
能力
10t吊まで可能。(ホイスト仕様)
特徴
- 外部電源が不要(電源がない場所で使用可能)
- 組立作業を簡略化したピン構造
- 天候不良時は、外部電源100vにより充電可能
実用新案登録
第3158865号
こちらの商品のお問合せ
Tel.0972-82-4175
担当:業務部 西田・小野
(メールでのお問合せはこちら)
橋型クレーン
当社製作橋形クレーンは、主として作業範囲を広げるためにカンチレバーを設けられています。主な用途としては、大型機械工場での材料や製品等の運搬や造船会社で船建造等に使用されています。
軽量物の作業用としてホイスト式の橋形クレーンもラインナップしています。

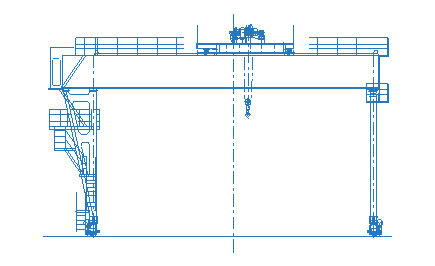

![クラブ式橋型クレーンの図面](images/photo05.jpg)
クラブ式橋形クレーン

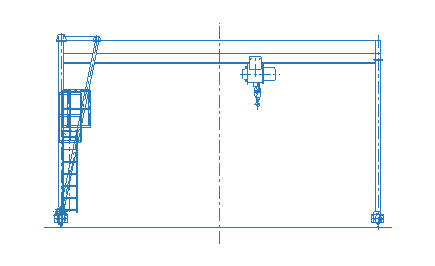

![ホイスト式橋型クレーンの図面](images/photo06.jpg)
ホイスト式橋形クレーン
- 納入実績(クラブ式)
-
- (株)南日本造船様【120t+50t】
- 大和鉄工(株)様【50+30】
- (株)九州スチールセンター様【20tリグマグ付】
- (株)南日本造船様【130t/60t】
他
- 納入実績(ホイスト式)
-
- 木村化工機(株)様【2.8t】
- 今治造船(株)様【4.8t】
- 太平洋セメント(株)津久見工場様【2.8t】
他
![湾岸沿いに立つ白い大型クレーンの写真](images/sphoto07.jpg)
カンチレバー付20t橋形クレーン
![赤色の大型クレーンの写真](images/sphoto08.jpg)
130tゴライアスクレーン
